Hochleistungs-Lötstation HAKKO FX-805

  • Eigenschaft-1
  • Leistungssteigerung von 300 W auf 400 W
  • USB-Rechnerschnittstelle mit entsprechender Software für Prozesskontrolle und Traceability
  • Automatisierte Übertragung von Temperaturmessungen an der Lötspitze für Offset/Kalibrierung
  • Neu designte Lötkolbenablage
  • Neu entwickelte Lötspitzenserie T-37 für 400 W Leistung
  • Kompatibilität mit der T-33 und der T-33 SS Serie der FX-801

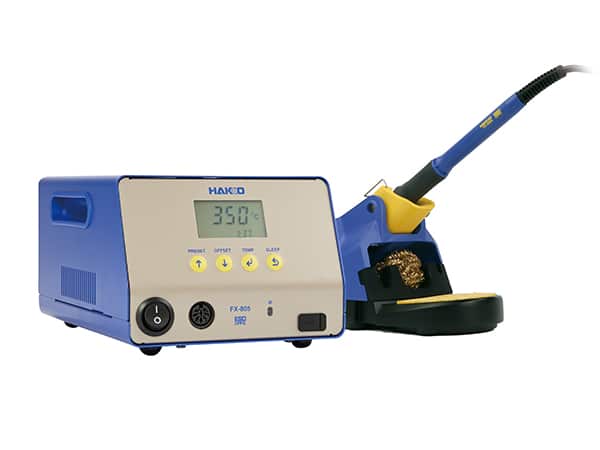

HAKKO FX-805 Lötstation

Leistungselektronik-Baugruppen stellen heute aufgrund der hohen Ströme ganz spezielle Ansprüche an die Lötstellen. 3 Faktoren spielen hier eine besondere Rolle.

Zum ersten das Design der Baugruppe und die Anzahl und der Aufbau der Layer, die verwendete Lötchemie und nicht zuletzt eine für diese Prozesse geeignete Lötstation.

An diesem Punkt kommt die neue HAKKO FX-805 Ultra Power Lötstation zum Einsatz.

Ein mehr als ausreichendes Leistungsangebot, verbunden mit einer, für diese Geräteklasse hervorragenden Ergonomie, ebenso ein umfassendes Sortiment an Lötspitzen prädestinieren die HAKKO FX-805 als die Lötstation für aktuelle und zukünftige Aufgaben in der Herstellung und Reparatur von Leistungselektronik Baugruppen.

Eine weitere Anforderung der Industrie für aktuelle und mit Sicherheit zukünftige Elektronik-produktion nach einer Überwachung und einer Zurückverfolgbarkeit von Handlötprozessen ist ebenso im Leistungsspektrum der HAKKO FX-805 verfügbar. Ob dies die automatisierte Offset Messung, Datenübertragung und Speicherung ist, oder die Rechnerkommunikation, die Lötstation ist für zukünftige Anforderungen besten vorbereitet.

Da natürlich auch die Qualität und Ausfallsicherheit aktueller Leistungsbaugruppen eine zentrale Rolle spielen, kann die HAKKO FX-805 Station auch mit Stickstoff (N2) betrieben werden.



HAKKO FX-805 Technische Informationen
400 (vierhundert) Watt Lötstation

Die HAKKO FX-805 ist eine Ultra Power Lötstation mit einem 400 W Heizelement ausgestattet. Sie erfüllt damit alle Anforderungen für Hochleistungslöten bei schneller Aufheizung und hoher Temperaturkonstanz von +/- 5 Grd. C bezogen auf Leerlauf-temperatur. Der Temperaturbereich liegt zwischen 50 – 500 Grd. C.
Die neu entwickelte T37 Lötspitzenserie ist optimiert, die 400W Leistung an die Lötstellen zu transportieren und durch eine praxiserprobte Auswahl an Spitzenformen auch auf alle erdenklichen Lödpads oder Konnektoren zu übertragen. Durch die Neupositionierung des Temperatursensors nah an der Spitze der Lötspitze ist eine genaue und schnelle Messung der Temperatur, und damit eine schnelle Nachregelung möglich. Auch in den Anwendungsfällen, bei denen eine feinere Lötspitze trotzdem einen hohen Wärmeübertrag garantieren muss, ist dies durch die Kompatibilität der Station mit der T-33 SS Serie gewährleistet.

Die ergonomische Neukonzeption bezieht sich auf den Lötgriffel und die Lötgriffelablage.  Das neue Verbindungskabel ist 10% dünner bezogen auf den Lötgriffel der Vorläuferstation FX-801 und auch wesentlich flexibler. Das Lötgriffel hat ein Gewicht von 50g. Dies ist ein nicht zu unterschätzender Vorteil, den die Mitarbeitenden sicherlich sehr zu schätzen wissen. Auch die Neukonzeption des Lötgriffelhalters ist optimiert für eine benutzerangepasste Ablageposition des Lötgriffels und eine sichere und schnelle Möglichkeit des Lötspitzenwechsels.

Die Anforderungen an Traceability und Prozesssicherheit sind durch zwei weitere neue Funktionen erfüllt.

Die Messung der Lötspitzentemperatur erfolgt durch das HAKKO FG-100/b oder FG-101/b Messgerät, das seine Daten über Infrarot direkt, ohne weitere Eingaben, an die Lötstation übermittelt. Dadurch sind Übertragungsfehler ausgeschlossen.

Die USB-PC-Schnittstelle an der FX-805 Station ermöglicht eine vollständige Erfassung, Übertragung und Speicherung aller prozessrelevanten Informationen.

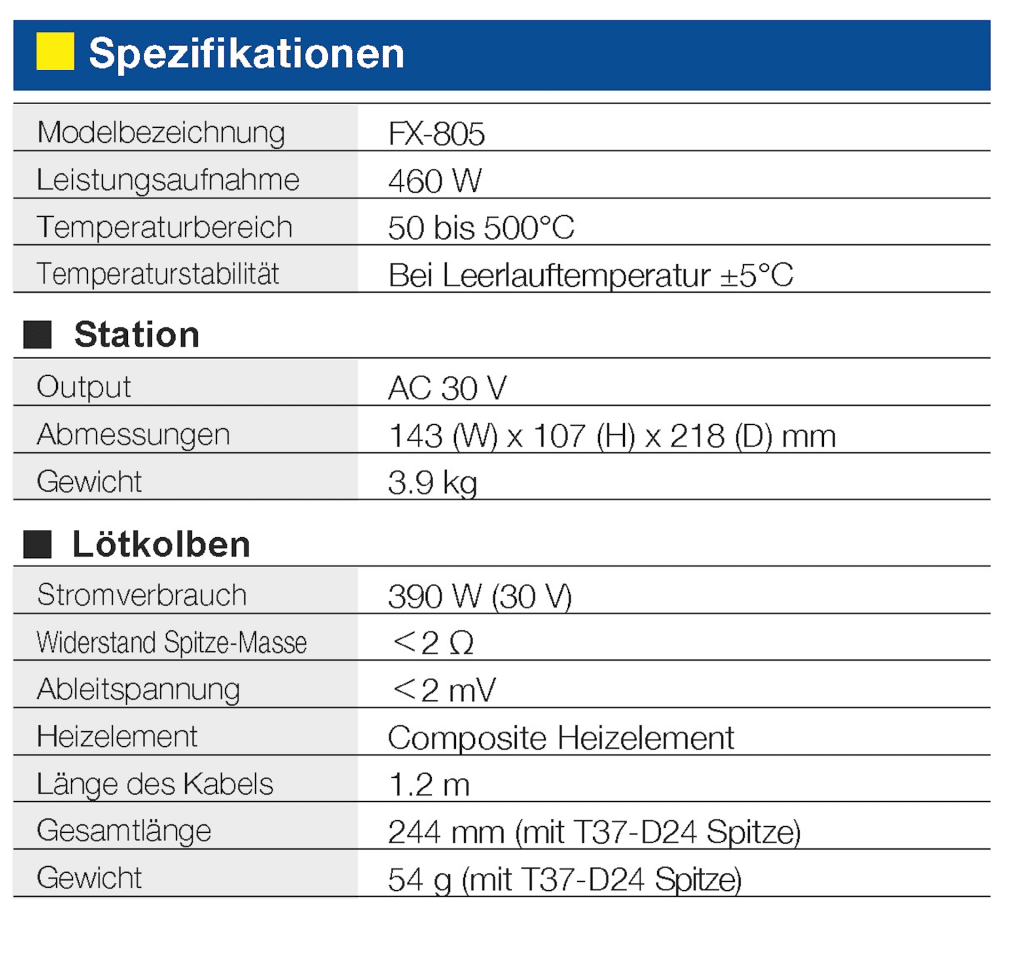

Spezifikationen

Zubehör/Lötspitzen

Downloads

Weiter unten finden Sie alle verfügbaren Informationsblätter (Datenblatt, Betriebsanleitung, Technische Informationen) zum Donwload.

Datenblatt

Download

Betriebsanleitung

Download

Technische Informationen

Download
