MG 100S TBK ABSAUG- UND FILTERTECHNIK

  • Das Absauggerät kann mit Spezialfiltern für unterschiedlichste Anwendungen ausgestattet werden.

MERKMALE

  • Absauggerät für den Einsatz an bis zu zwei Arbeitsplätzen
  • Großes Gasfilter Volumen
  • Elektronische Filterkontrolle mit Alarmfunktion
  • Variable Volumenstrom-Einstellung
  • Extra kleine Standfläche
  • Umschaltbares Netzteil 100–240V, für den weltweiten Einsatz
  • Optimierte Filterlebensdauer
Kategorien: , , ,

MG 100S

Filtergerät mit zwei Ansaugstutzen zur Reinigung
von Prozessgasen mit einem Saugvolumen von 100 m³/h

Aufgrund der hohen Saugleistung kann das MG 100 S mit 2 Absaugarmen ausgerüstet werden. Das Gerät hat einen Komplettfilter, mit einer 3-stufige Filterwirkung. Der HEPA – Mikrofilter nimmt die bis zu 0,3 μm großen Staubpartikel auf mit einem Wirkungsgrad von 99,997 % DOP. Der Gasfilter hat die wichtige Aufgabe, die niedermolekularen chemischen Gase aufzunehmen (Aldehyde, Abietinsäuren, Isocyanate) die berufsbedingtes Asthma verursachen. Das MG 100S hat ein mit einem Mikroprozessor ausgerüstetes Steuer- und Filterüberwachungssystem. Dadurch kann sowohl jede Störung im Saugsystem erkannt werden, als auch das Ende der Filter-Lebensdauer angezeigt werden. Das Gerät wird gebrauchsfertig geliefert und benötigt keine speziellen Installationen. Es ist besonders geeignet für den Einsatz an Reparaturplätzen oder an Arbeitsplätzen, an denen an zwei unterschiedlichen Stellen abgesaugt werden muss. Alle Geräteteile sind ESD-sicher konstruiert und das Gerät hat einen Geräuschpegel von kleiner 54 dB in 1 m Abstand.

Spezifikationen

Lieferumfang

Zubehör

Downloads

Weiter unten finden Sie alle verfügbaren Informationsblätter (Datenblatt, Betriebsanleitung, Technische Informationen) zum Donwload.

TBK- Absaug- und Filtertechnik 2019

Weitere Informationen

Zubehör

  • TBK ABSAUGARME BASIS 4401

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Doppel-Querrohr je 230 mm
    Absperrventil im Fußrohr
    mit Tischhalter
    2x Schnellverbinder männlich

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Doppel-Querrohr je 230 mm
    Absperrventil im Fußrohr
    mit Tischhalter
    2x Schnellverbinder männlich

  • KIT 3425 Gelenkarm mit Trichterdüse

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 230 mm
    Flex 60 mm Ø
    700 mm lang
    N-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 230 mm
    Flex 60 mm Ø
    700 mm lang
    N-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

  • KIT 3420 Absaugarm mit trichterförmiger Düse

    Beschreibung

    Flex Ø 60 mm
    1000 mm lang
    ALFA-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1 x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

    Beschreibung

    Flex Ø 60 mm
    1000 mm lang
    ALFA-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1 x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

  • CBC-A Absaugkabinett mit Luftvorhang

    Die CBC-A Kabine schützt die Gesundheit der Mitarbeiter und bewahrt auch die Produkte vor unerwünschten Ablagerungen. Die Kabine gewährt ein Maximum an Wirksamkeit und ein Minimum an Behinderung durch die Absaugvorrichtung. Die Kabine mit der Artikelbezeichnung CBC-A ist mit einem Luftvorhang ausgestattet, der verhindert, dass die belastete Prozessluft den Arbeitsbereich verlässt. Durch die Zirkulation innerhalb der Kabine ist der Anteil der abzusaugenden und zu reinigenden Luftmenge dramatisch verringert worden. Verglichen mit der Wirkung einer „normalen“ Abzugshaube lässt sich die zu reiniende Luftmenge durch den Einsatz des CBC-A um 80 % reduzieren; alleine dieser Aspekt macht den Einsatz der Kabine zu einer lohnenden Investition.

    Die CBC-A Kabine schützt die Gesundheit der Mitarbeiter und bewahrt auch die Produkte vor unerwünschten Ablagerungen. Die Kabine gewährt ein Maximum an Wirksamkeit und ein Minimum an Behinderung durch die Absaugvorrichtung. Die Kabine mit der Artikelbezeichnung CBC-A ist mit einem Luftvorhang ausgestattet, der verhindert, dass die belastete Prozessluft den Arbeitsbereich verlässt. Durch die Zirkulation innerhalb der Kabine ist der Anteil der abzusaugenden und zu reinigenden Luftmenge dramatisch verringert worden. Verglichen mit der Wirkung einer „normalen“ Abzugshaube lässt sich die zu reiniende Luftmenge durch den Einsatz des CBC-A um 80 % reduzieren; alleine dieser Aspekt macht den Einsatz der Kabine zu einer lohnenden Investition.

  • TBK ABSAUGARM SPEZIAL 3446 FLANSCH

    Beschreibung
    Flansch mit Drehgelenk
    Alu-Querrohr 280 mm
    Absperrventil im Querrohr
    Befestigung über 2x M5 Bohrlöcher
    Schnellverbinder 2x männlich
    Zu ergänzen mit Flexrohr und Absaugdüse

    Beschreibung
    Flansch mit Drehgelenk
    Alu-Querrohr 280 mm
    Absperrventil im Querrohr
    Befestigung über 2x M5 Bohrlöcher
    Schnellverbinder 2x männlich
    Zu ergänzen mit Flexrohr und Absaugdüse

  • BASIS 3446

    Beschreibung
    mit Kugelgelenk
    Alu-Querrohr 280 mm
    Absperrventil im Querrohr
    mit Tischklemme
    2x Schnellverbinder männlich

    Beschreibung
    mit Kugelgelenk
    Alu-Querrohr 280 mm
    Absperrventil im Querrohr
    mit Tischklemme
    2x Schnellverbinder männlich

  • ZUBEHÖR Absaughaube

    Beschreibung
    Metall schwarz
    200 x 100 mm
    mit Schnellverbinder männlich

    Beschreibung
    Metall schwarz
    200 x 100 mm
    mit Schnellverbinder männlich

  • TBK ABSAUGARME MODUL 3475

    Beschreibung
    zur BASIS-Ergänzung mit Horizontalverdrehung
    1 Gelenk
    Alu-Querrohr 279 mm
    Alu-Querrohr 230 mm
    Z-Adapter
    P-Düse

    Beschreibung
    zur BASIS-Ergänzung mit Horizontalverdrehung
    1 Gelenk
    Alu-Querrohr 279 mm
    Alu-Querrohr 230 mm
    Z-Adapter
    P-Düse

  • ZUBEHÖR Absaugdüse N

    Beschreibung
    Metall schwarz
    Ø 32 mm, 100 mm lang

    Beschreibung
    Metall schwarz
    Ø 32 mm, 100 mm lang

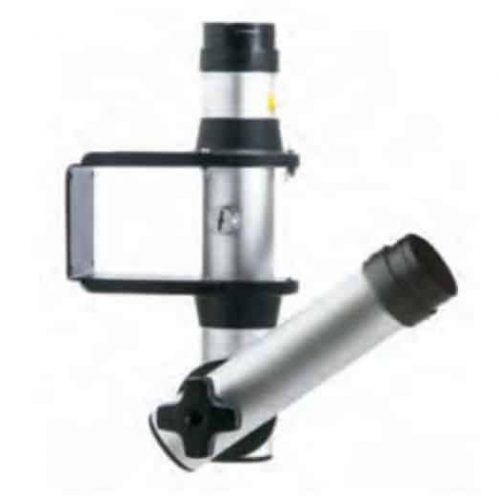

  • TBK ABSAUGARME BASIS 3470

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 230 mm
    Absperrventil im Fußrohr
    mit Wandhalter,
    2x Schnellverbinder männlich

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 230 mm
    Absperrventil im Fußrohr
    mit Wandhalter,
    2x Schnellverbinder männlich

  • ZUBEHÖR Absaugdüse U

    Beschreibung
    Plastik schwarz
    190 x 100 mm
    mit Schnellverbinder männlich

    Beschreibung
    Plastik schwarz
    190 x 100 mm
    mit Schnellverbinder männlich

  • ZUBEHÖR Absaugdüse NS*

    Beschreibung
    Absaugdüse NS*
    Metall silberfarben
    Ø 50 mm, 130 mm lang
    mit Gittereinsatz
    mit Schnellverbinder männlich

    Beschreibung
    Absaugdüse NS*
    Metall silberfarben
    Ø 50 mm, 130 mm lang
    mit Gittereinsatz
    mit Schnellverbinder männlich

  • ZUBEHÖR Absaugdüse P*

    Beschreibung
    Absaugdüse P*
    Metall silberfarben
    Ø 50 mm, 300 mm lang
    zum Anschluß an Absaugarm ohne Flex

    Beschreibung
    Absaugdüse P*
    Metall silberfarben
    Ø 50 mm, 300 mm lang
    zum Anschluß an Absaugarm ohne Flex

  • Platzhalter

    KIT 3426 Entsprechend Kit 3425 mit N-Düse

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 230 mm
    Flex 60 mm Ø, 700 mm lang
    N-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 230 mm
    Flex 60 mm Ø, 700 mm lang
    N-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

  • ZUBEHÖR Absaugdüse N*

    Beschreibung
    Absaugdüse N*
    Metall silberfarben
    Ø 50 mm, 130 mm lang
    mit Schnellverbinder männlich

    Beschreibung
    Absaugdüse N*
    Metall silberfarben
    Ø 50 mm, 130 mm lang
    mit Schnellverbinder männlich

  • KIT 3427 2-Gelenkarm mit abgeschrägte Düse

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 485 mm
    Alu-Querrohr 230 mm
    Ø Flex 60 mm
    700 mm lang
    NL-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 485 mm
    Alu-Querrohr 230 mm
    Ø Flex 60 mm
    700 mm lang
    NL-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

  • KIT 3410 (MIT N-DÜSE)

    Beschreibung

    Flex Ø 32 mm
    1000 mm lang
    N-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1 x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

    Beschreibung

    Flex Ø 32 mm
    1000 mm lang
    N-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1 x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

  • ZUBEHÖR ABSAUGARME KIT 3035 Ø 32 mm, mit Düse

    Beschreibung
    Flex 32 mm Ø
    1000 mm lang
    1x Schnellverbinder weiblich

    Beschreibung
    Flex 32 mm Ø
    1000 mm lang
    1x Schnellverbinder weiblich

  • ZUBEHÖR Absaugdüse NL*

    Beschreibung
    Absaugdüse NL*
    Metall silberfarben
    Ø 60 mm, 130 mm lang
    mit Schnellverbinder männlich

    Beschreibung
    Absaugdüse NL*
    Metall silberfarben
    Ø 60 mm, 130 mm lang
    mit Schnellverbinder männlich

  • BASIS 3415

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 232 mm,
    Absperrventil im Fußrohr
    mit Tischhalter,
    2x Schnellverbinder männlich

    Beschreibung
    1 Gelenk
    Alu-Fußrohr 350 mm
    Alu-Querrohr 232 mm,
    Absperrventil im Fußrohr
    mit Tischhalter,
    2x Schnellverbinder männlich

  • KIT 3410 (MIT NL-DÜSE)

    Beschreibung
    Flex Ø 60 mm
    1000 mm lang
    NL-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1 x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

    Beschreibung
    Flex Ø 60 mm
    1000 mm lang
    NL-Düse
    Absperrventil im Fußrohr
    mit Tischhalter
    1 x Schnellverbinder männlich
    incl. Anschlussschlauch 3 m

  • TBK ABSAUGARME MODUL 3417

    Beschreibung
    zur BASIS-Ergänzung mit Horizontalverdrehung
    1 Gelenk
    Alu-Querrohr 279 mm
    Alu-Querrohr 230 mm
    Z-Adapter
    1x Schnellverbinder männlich

    Beschreibung
    zur BASIS-Ergänzung mit Horizontalverdrehung
    1 Gelenk
    Alu-Querrohr 279 mm
    Alu-Querrohr 230 mm
    Z-Adapter
    1x Schnellverbinder männlich

Zubehör

  • TBK FLEXROHR mit Schnellverbinder weiblich

    Bestell-Nr.                                       Beschreibung

    020-032-OF05-A1                          Absaugarm, flexibel, Ø 32 mm, Länge: 0,5 m

    020-032-OF07-A1                          Absaugarm, flexibel, Ø 32 mm, Länge: 0,7 m

    020-032-OF15-A1                          Absaugarm, flexibel, Ø 32 mm, Länge: 1,5 m

    Bestell-Nr.                                       Beschreibung

    020-032-OF05-A1                          Absaugarm, flexibel, Ø 32 mm, Länge: 0,5 m

    020-032-OF07-A1                          Absaugarm, flexibel, Ø 32 mm, Länge: 0,7 m

    020-032-OF15-A1                          Absaugarm, flexibel, Ø 32 mm, Länge: 1,5 m

  • ZUBEHÖR ABSAUGARM DÜSEN Ø 60 mm

    Bestell-Nr.                                                      Beschreibung

    020-060-ALFA-A1                                         Absaugdüse ALFA*Plastik schwarz, 225 x 100 mm

    020-060-ALFT-A1                                         Absaugdüse ALFA* Plastik transparent, 225 x 100 mm

    Bestell-Nr.                                                      Beschreibung

    020-060-ALFA-A1                                         Absaugdüse ALFA*Plastik schwarz, 225 x 100 mm

    020-060-ALFT-A1                                         Absaugdüse ALFA* Plastik transparent, 225 x 100 mm

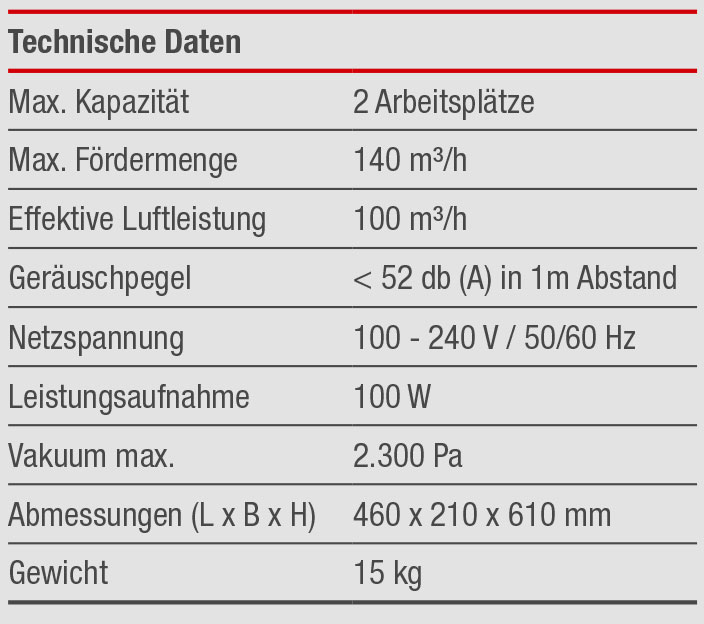

  • MG 140 TBK ABSAUG- UND FILTERTECHNIK

    • Absauggerät für den Einsatz an bis zu zwei Arbeitsplätzen
    • Großes Gasfilter Volumen
    • Elektronische Filterkontrolle mit Alarmfunktion
    • Variable Volumenstrom-Einstellung
    • 3-Stufen Filtersystem
    • Schnelle und einfache Installation
    • 4 Rollen für flexiblen Einsatz
    • Umschaltbares Netzteil 100–240V, für den weltweiten Einsatz
    • Absauggerät für den Einsatz an bis zu zwei Arbeitsplätzen
    • Großes Gasfilter Volumen
    • Elektronische Filterkontrolle mit Alarmfunktion
    • Variable Volumenstrom-Einstellung
    • 3-Stufen Filtersystem
    • Schnelle und einfache Installation
    • 4 Rollen für flexiblen Einsatz
    • Umschaltbares Netzteil 100–240V, für den weltweiten Einsatz
